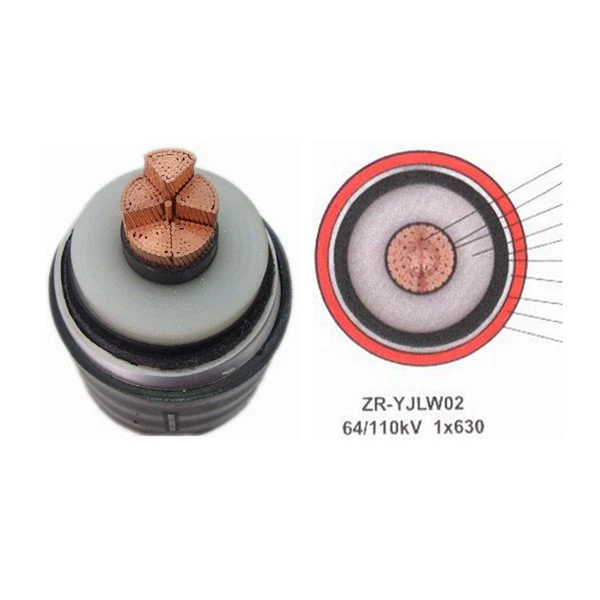

Cábla 110KV XLPE

Úsáidtear cábla cumhachta 110KV XLPE Cábla 64 / 110kV HV de ghnáth le haghaidh gléasra cumhachta, fostáisiúin, i línte tarchuir agus dáilte cumhachta le voltas minicíochta cumhachta rátáilte 48 / 66kV, 64 / 110kV.

Glaoigh Linn

Cur síos

Cábla Cumhachta 110KV XLPE

Caighdeán: GB / T 11017, IEC 60840, AS / NZS 1429.2 ..., is féidir cineál agus sonraíocht speisialta a shaincheapadh de réir riachtanas an chustaiméara.

Tógáil Cábla 110KV XLPE ：

Stiúrthóir:

is féidir an seoltóir cábla a dhéanamh de chopar nó alúmanam, tá sé de réir riachtanas an chliaint nó an acmhainn iompair reatha. Foirgníochtaí seoltóra atá ar fáil lena n-áirítear: seoltóirí babhta soladacha suas le 1600mm²; seoltóirí comhbhrúite snáithe ciorclach suas le 1200mm²; seoltóirí comhbhrúite snáithe de chruth ubhchruthach suas le 800mm² do cháblaí brú gáis seachtracha (OM).

Scáileán Seoltóra:

Cuirtear ciseal easbhrúite de chomhdhúil trasnasctha leathsheoltacha os cionn an tseoltóra agus clúdóidh sé an dromchla go hiomlán.

Insliú Cábla XLPE 110KV:

comhdhúil poileitiléin trasnasctha XLPE.

Scáileán Inslithe:

Cuirtear ciseal easbhrúite de chomhdhúil trasnasctha leath-stiúrtha i bhfeidhm ar an insliú.

Ciseal leath-seoltaí:

Féadfar an ciseal miotalach a chur i bhfeidhm thar an gcomhthionól croí le chéile. Is éard a bheidh sa scáileán miotalach téipeanna copair nó ciseal comhlárnach sreanga copair nó meascán de théipeanna agus sreanga.

Scuab istigh / sceach scartha:

Scuab istigh téip alúmanaim rocach

Jacket: PVC nó PE

Ciseal seachtrach: ciseal graifíte ciseal seoltaí

Ainm cineáil:

YJLW02: sceach istigh alúmanaim rocach, Jacket PVC

YJLW03: sceach istigh alúmanaim rocach, Jacket PE

Pacáil:

Druma Adhmaid Cruach, nó gach druma Cruach

Liosta Sonraí Teicniúla do Chábla Cumhachta 64 / 110KV HV XLPE

Trasghearradh ainmniúil den Seoltóir mm²	Trastomhas an tseoltóra	Tiús inslithe mm	tiús sceach alúmanaim rocach mm	Tiús sheath mm	Thart. trastomhas foriomlán mm cábla	Thart. meáchan an chábla kg / km
	mm					Cu		AI
						PVC lomtha	Corpoideachas sheathed	PVC lomtha	Corpoideachas sheathed
240	18.4	19	2	4	84.8	7694.5	7227	6230.9	5763.4
300	20.6	18.5	2	4	87.6	8433.3	7949.5	6594.3	6110.5
400	23.5	17.5	2	4	87.7	9160.7	8676.3	6794	6309.6
500	26.6	17	2	4	89.7	10271.3	9775.3	7247	6751
630	30	16.5	2	4.5	92.8	11897.1	11322.7	7999.3	7424.9
800	34	16	2	4.5	95.8	13713.6	13119.6	8716.7	8122.7
1000	38.5	16	2.3	4.5	103.4	16542.5	15898.5
1200	42.1	16	2.3	5	107.5	18532.3	17791.3
1400	45.5	16	2.3	5	111.4	20704.7	19935.1
1600	48.7	16	2.3	5	114.4	22755.7	31094.2
