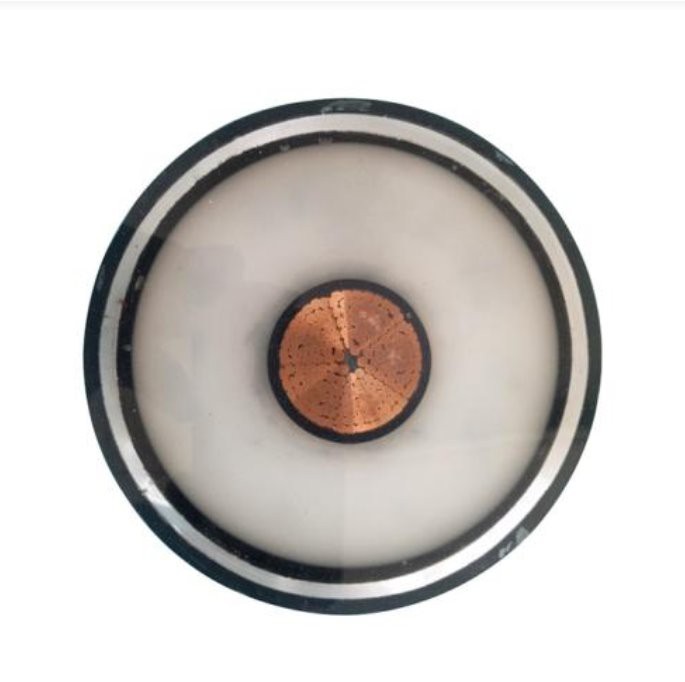

Cur síos: Cábla Cumhachta Leictreach inslithe Cábla XLPE Ardvoltais
Sonraíocht onnmhairithe te: 240mm, 300mm2, 400mm2, 630mm2
Cábla XLPE Voltage Ard a chur i bhfeidhm
Is féidir cábla cumhachta HV a úsáid le haghaidh gléasra cumhachta agus fostáisiúin. Tá sé oiriúnach le húsáid i línte tarchuir agus dáilte cumhachta le voltas minicíochta cumhachta rátáilte 48 / 66kV, 64 / 110kV, 76 / 132kV
Cineál ainm Cábla XLPE Voltage Ard
YJLW02: sceach istigh alúmanaim rocach, Jacket PVC
YJLW03: sceach istigh alúmanaim rocach, Jacket PE
YJQ02: Scuab istigh luaidhe, Jacket PVC
YJQ03: Scuab istigh luaidhe, Jacket Corpoideachais
Caighdeán: GB / T 11017, IEC 60840
An táirge seo le GB11017" voltas rátáilte de chopar 110 kV, croíchábla alúmanaim XLPE cábla cumhachta &; agus IEC60840" voltas rátáilte 30 kV go 150kV tástáil pacáiste plódaithe plódaithe plódaithe" caighdeánach.
Ag baint úsáide as tréithe
Voltas minicíochta cumhachta rátáilte U0 / U: 48 / 66kV, 64 / 110kV, 76 / 132kV.
Max. teocht oibriúcháin leanúnach incheadaithe an tseoltóra: 90ºC.
Max. ní rachaidh an seoltóir teochta gearrchiorcad thar 250ºC (uasfhad 5s).
Níor chóir go mbeadh an teocht chomhthimpeallach atá á suiteáil faoi bhun 0ºC.
Níor chóir go mbeadh ga an lúbthachta níos lú ná 25 uair de thrastomhas an chábla.
Feidhmchlár& Leagan áit
Le haghaidh leagan taobh istigh, leagan faoi thalamh curtha go díreach, i dtollán, seoladán, in ann fórsaí meicniúla seachtracha agus fórsa tarraingthe áirithe a iompróidh.
Paraiméadair Theicniúla:
Limistéar na rannóige | Tiús Inslithe | Tiús Sheath Miotalach | Tiús Sheath | Trastomhas Iomlán | Meáchan Cábla Ríofa | Max. Friotaíocht Seoltóra DC ag 20 ° C. |
No.x mm2 | mm | mm | mm | mm | kg / km | Ω / km |
48/66 kV | ||||||
1x185 | 14.5 | 2 | 4 | 68.3 | 5250 | 0.0991 |
1x240 | 14.5 | 2 | 4 | 76.7 | 5740 | 0.0754 |
1x300 | 14.5 | 2 | 4 | 79.1 | 6440 | 0.0601 |
1x400 | 14.5 | 2 | 4 | 82.3 | 7480 | 0.047 |
1x500 | 14.5 | 2 | 4 | 85.9 | 8750 | 0.0366 |
1x630 | 14.5 | 2 | 4 | 85.9 | 10360 | 0.0283 |
1x800 | 14.5 | 2 | 4 | 94.3 | 12260 | 0.0221 |
1x800 | 14.5 | 2 | 4 | 96.4 | 13790 | 0.0221 |
1x1000 | 14.5 | 2 | 4.5 | 102.8 | 15470 | 0.0176 |
1x1200 | 14.5 | 2 | 4.5 | 106.2 | 17580 | 0.0151 |
1x1400 | 14.5 | 2 | 5 | 110.4 | 20110 | 0.0129 |
1x1600 | 14.5 | 2 | 5 | 114.8 | 22510 | 0.0113 |
1x2000 | 14.5 | 2 | 5 | 121.8 | 27050 | 0.0009 |
64/110 kV | ||||||
1x240 | 19 | 2 | 4 | 85 | 7750 | 0.0754 |
1x300 | 18.5 | 2 | 4 | 86.1 | 8360 | 0.0601 |
1x400 | 17.5 | 2 | 4 | 86.9 | 9120 | 0.047 |
1x500 | 17 | 2 | 4 | 89.1 | 10260 | 0.0366 |
1x630 | 16.5 | 2 | 4.5 | 92.1 | 11750 | 0.0283 |
1x800 | 16 | 2 | 4.5 | 95 | 13520 | 0.0221 |
1x800 | 16 | 2 | 4.5 | 100 | 14320 | 0.0221 |
1x1000 | 16 | 2.3 | 4.5 | 105.4 | 16760 | 0.0176 |
1x1200 | 16 | 2.3 | 5 | 109.8 | 18900 | 0.0151 |
1x1400 | 16 | 2.3 | 5 | 114 | 21530 | 0.0129 |
1x1600 | 16 | 2.3 | 5 | 117.4 | 23930 | 0.0113 |
1x2000 | 16 | 2.3 | 5 | 124.4 | 27750 | 0.0009 |
127/220 kV | ||||||
1x300 | 27 | 2.4 | 5 | 112.5 | 10930 | 0.0601 |
1x400 | 27 | 2.4 | 5 | 118 | 11750 | 0.047 |
1x500 | 27 | 2.4 | 5 | 121.2 | 12880 | 0.0366 |
1x630 | 26 | 2.4 | 5 | 123 | 14320 | 0.0283 |
1x800 | 25 | 2.4 | 5 | 124.9 | 15720 | 0.0221 |
1x800 | 16 | 2 | 4.5 | 100 | 14320 | 0.0221 |
1x1000 | 24 | 2.6 | 5 | 129.4 | 20500 | 0.0176 |
1x1200 | 24 | 2.6 | 5 | 132.6 | 22810 | 0.0151 |
1x1400 | 24 | 2.6 | 5 | 136.8 | 25450 | 0.0129 |
1x1600 | 24 | 2.6 | 5 | 140.6 | 28050 | 0.0113 |
1x2000 | 24 | 2.8 | 5 | 147.5 | 32210 | 0.0009 |
Pacáil Cábla XLPE Ardvoltais:
Druma adhmaid cóireáilte le teas, druma Adhmaid Cruach, nó druma Cruach

Líníocht do chábla HV Power inslithe xlpe seoltóra copair 110kv
Sonraíochtaí:
1) 66KV -220kV XLPE inslithe / copar nó alúmanam / alúmanam rocach arna lomadh / PVC
Cábla Cumhachta Inslithe Ardcháilíochta 66-220kV XLPE-
Cábla cumhachta inslithe 66KV-220kV XLPE;
Tógáil:
Seoltóir: seoltóir copair, Nó seoltóir alúmanaim
Insliú XLPE, sceach alúmanaim rocach, sceach seachtrach PVC / PE,
cábla cumhachta fadaimseartha cruthúnas uisce
2) Insliú XLPE, sceach rocach alúmanaim, sceach seachtrach PVC / PE,
fráma fadaimseartha cruthúnas uisce - cábla cumhachta frithsheasmhach
3) Insliú XLPE, sceach rocach alúmanaim, sceach seachtrach PVC / PE,
cábla cumhachta
4) Insliú XLPE, sceach rocach alúmanaim, sceach seachtrach PVC / PE,
cábla cumhachta resistant dóiteáin
