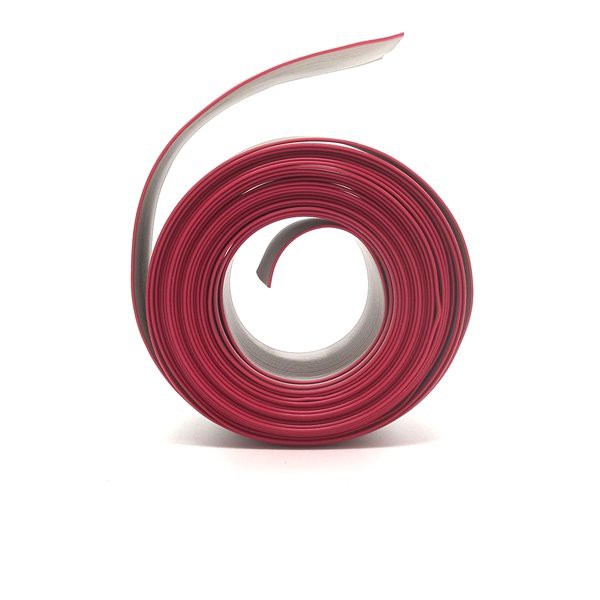

Cur síos ar chábla Gray Flat:
Cábla Ribín Maol Solúbtha 9 Bioráin 26AWG 1.27mm, OL 265 Sreangán RIBBON FLAT Liath le líne Dhearg
Príomh-pharaiméadair theicniúlaribíncábla comhréidh liath
Teocht rátáilte: 105 ℃
Voltas rátáilte: 300Volt
Lasair-retardant: Tástáil lasair ingearach VW-1
Seoltóir le haghaidh cábla comhréidh ribín
Ábhar: copar stánaithe
Méid AWG: 28 AWG, tomhsaire 26AWG,
Líon na snáitheanna& trastomhas do gach sreang: 7 / 0.16mm
Insliú ribín comhréidhCábla Maol Liath:
Ábhar inslithe: Clóiríd polaivinile (PVC) Ábhar comhshaoil ROHS Liath
Meán tiús inslithe: 9mil
Tiús inslithe íosta: 7mil
Buntáiste a bhaineann le cábla comhréidh ribbonGray
Tá cábla comhréidh liath le méid beag agus meáchan éadrom, is é an t-aon réiteach é chun riachtanais miniaturization agus soghluaisteachta a chomhlíonadh;
Is féidir é a bhogadh, a lúbadh agus a thumadh gan dochar a dhéanamh do na sreanga, agus féadann sé cruthanna éagsúla agus méideanna pacáiste speisialta a chomhlíonadh;
Tá airíonna leictreacha den scoth ag an gcábla ribín comhréidh liath, airíonna tréleictreach agus friotaíocht teasa;
Tá iontaofacht agus cáilíocht cóimeála níos airde ag an gcábla comhréidh liath
Cábla comhréidh liath a chur i bhfeidhm:
Tá cábla comhréidh liath an-éadrom agus toirt bheag, féadann sé úim a athsholáthar. Tá sé an-oiriúnach do ríomhaire, bord ciorcad, cáblaí tarchuir sonraí idir páirteanna gluaiseachta agus príomhchláir, idir bord go bord, agus trealamh leictreach miniaturized. Faoi láthair, úsáidtear cábla ribín comhréidh go forleathan sa nasc idir ceann priontála printéirí éagsúla agus an príomhchlár.
Airíonna Fisiceacha do shreang ribín comhréidh:
Tar éis seacht lá oigheann aeir ag 136 ℃
Neart teanntachta ar an meán: 1500 Ibs / orlach2
Céatadán den bhunaidh: 70% ar a laghad
Meánfhadú: 200%
Céatadán den bhunaidh: 65% ar a laghad
Saintréith Leictreach cábla comhartha comhréidh solúbtha
Tástáil Spark: 2500Volts
Tástáil neart tréleictreach: Íosta2000Volts
Friotaíocht seoltóra: Uasmhéid148Ω / KM
Friotaíocht inslithe: Uasmhéid100MΩ / KM
Cumas: 40pF / M.
Ionduchtú: 1.45µH / M.
Am moille iomadú: 4.2ns / m
Líníocht Tógála do chábla ribín 9 bioráin
Cur síos ar chábla Gray Flat:
Cábla Ribín Maol Solúbtha 9 Bioráin 26AWG 1.27mm, OL 265 Sreangán RIBBON FLAT Liath le líne Dhearg
Príomh-pharaiméadair theicniúla cábla ribín comhréidh liath
Teocht rátáilte: 105 ℃
Voltas rátáilte: 300Volt
Lasair-retardant: Tástáil lasair ingearach VW-1
Seoltóir le haghaidh cábla comhréidh ribín
Ábhar: copar stánaithe
Méid AWG: 28 AWG, tomhsaire 26AWG,
Líon na snáitheanna& trastomhas do gach sreang: 7 / 0.16mm
Cábla ribín comhréidh a insliú:
Ábhar inslithe: Clóiríd polaivinile (PVC) Ábhar comhshaoil ROHS Liath
Meán tiús inslithe: 9mil
Tiús inslithe íosta: 7mil
Buntáiste a bhaineann le cábla ribín comhréidh
Tá cábla comhréidh liath le méid beag agus meáchan éadrom, is é an t-aon réiteach é chun riachtanais miniaturization agus soghluaisteachta a chomhlíonadh;
Is féidir é a bhogadh, a lúbadh agus a thumadh gan dochar a dhéanamh do na sreanga, agus féadann sé cruthanna éagsúla agus méideanna pacáiste speisialta a chomhlíonadh;
Tá airíonna leictreacha den scoth ag an gcábla ribín comhréidh liath, airíonna tréleictreach agus friotaíocht teasa;
Tá iontaofacht agus cáilíocht cóimeála níos airde ag an gcábla comhréidh liath
Cábla comhréidh liath a chur i bhfeidhm:
Tá cábla comhréidh liath an-éadrom agus toirt bheag, féadann sé úim a athsholáthar. Tá sé an-oiriúnach do ríomhaire, bord ciorcad, cáblaí tarchuir sonraí idir páirteanna gluaiseachta agus príomhchláir, idir bord go bord, agus trealamh leictreach miniaturized. Faoi láthair, úsáidtear cábla ribín comhréidh go forleathan sa nasc idir ceann priontála printéirí éagsúla agus an príomhchlár.
Dath cábla comhréidh liath:
Dath liath le ciumhais dhearg le líne amháin cosúil le UL2651
Saintréith Leictreach
Tástáil Spark: 2500Volts
Tástáil neart tréleictreach: Íosta2000Volts
Friotaíocht seoltóra: Uasmhéid148Ω / KM
Friotaíocht inslithe: Uasmhéid100MΩ / KM
Cumas: 40pF / M.
Ionduchtú: 1.45µH / M.
Am moille iomadú: 4.2ns / m
Líníocht Tógála do chábla ribín 9 bioráin
Sonraí teicniúla le haghaidh tomhsaire 9pin 9conductor 26awg Sreang ribín comhréidh
Códaithe | Uimhir | Méid an tseoltóra | Tiús | A （Leithead） | Incheadaithe | |
Níl | Cores | (AWG) | Comhdhéanamh | B (mm ± 0.05) | Earráid (mm) | |
TA-09 | 9 | 26 | 7 / 0.16 ± 0.008MM | 0.99 | 11.43MM | ±0.15 |
OL 2651 Sonraíocht theicniúil le haghaidh 8conductor, 9 croí, ...... 30conductor, 40core, 50conductor, 60 seoltóir go dtí 64conductor le cábla ribín comhréidh 28AWG Grey
Stíl OL | Teocht úsáide uasta | Voltas oibriúcháin uasta | Líon an tseoltóra | Méid an stiúrthóra | Trastomhas seachtrach críochnaithe | ||
Méid | Uimhir Sreang Copair / trastomhas sreinge | Tiús mm ± 0.05 | Leithead mm ± 0.2 | ||||
AWG | Uimh //mom0.05 | ||||||
2651 | 105℃ | 300V | 8 | 28 | 7/0.127 | 0.90 | 10.16 |
9 | 28 | 7/0.127 | 0.90 | 11.43 | |||
10 | 28 | 7/0.127 | 0.90 | 12.70 | |||
12 | 28 | 7/0.127 | 0.90 | 15.24 | |||
14 | 28 | 7/0.127 | 0.90 | 17.78 | |||
16 | 28 | 7/0.127 | 0.90 | 20.32 | |||
20 | 28 | 7/0.127 | 0.90 | 25.40 | |||
26 | 28 | 7/0.127 | 0.90 | 33.02 | |||
30 | 28 | 7/0.127 | 0.90 | 38.10 | |||
34 | 28 | 7/0.127 | 0.90 | 43.18 | |||
40 | 28 | 7/0.127 | 0.90 | 50.80 | |||
50 | 28 | 7/0.127 | 0.90 | 63.50 | |||
60 | 28 | 7/0.127 | 0.90 | 76.20 | |||
64 | 28 | 7/0.127 | 0.90 | 81.28 | |||
